Helium Dichtheitsprüfung und Lecktest
Wir produzieren Anlagen
Wir produzieren Anlagen für Helium Dichtheitsprüfung und Lecksuche von z.B. Aluminium Gussteilen
für SF6-Gas Schalter. Wir haben mehr
als 35 Jahre Erfahrung des Produzierens dieser Systeme für
Dichtigkeitsprüfungen der unterschiedlichen Produkte. Wir haben
Anlagen an ABB, Ericsson, AstraZeneca und Pharmacia u. Upjohn
geliefert. Wir liefern am meistens nach Europa und Asien.
Unsere automatischen Anlagen für Dichtheitsprüfung - wie Sie
funktionieren.
Unsere MS (menschliche Maschine Schnittstelle) PC-Programme.

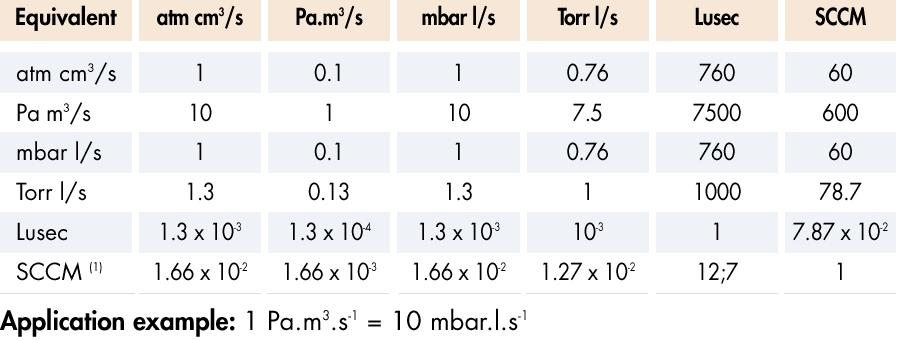

Leckrate Einheiten und Umrechnung.
Lokalisierung/Dichtheitsprüfung.
Brauchen Sie eine Anlage? Kontakt oder
Spezifikation Helium Lecktest Anlage
Unsere automatischen Anlagen für Dichtheitsprüfung - wie Sie funktionieren
In den meisten Systemen wird das Produkt in einer Vakuumkammer geladen und
ein Metallschlauch wird an das Produkt angeschlossen. Das Produkt und das
Vakuumkammer werden zu einem niedrigen Vakuumniveau gepumpt. Helium wird in dem
Produkt gefüllt und die Konzentration des Heliums innerhalb des Vakuumkammer
wird gemessen (Leckratenmessung).
Wir haben ein Computer-Simulationprogramm entwickelt, das uns
ermöglicht, zu finden, wie man die niedrigsten Kosten der Prüfung
erhält. Wichtige information über das Test-Objekt: Sein Größe,
inneres Volumen und Material zusammen mit dem Maximum erlaubte Lecke
in mbarl/s, im sccm oder im Gramm pro Jahr. Auch, welches Gas SF6
oder Wasserstoff oder Flüssigkeit mögen, die auslaufen konnten. Auch
maximale Zykluszeit. Umrechnung Leckrate muss gemacht werden von zum
Beispiel Gramm/Jahr oder im Luftblase Test unter Wasser, von einer
Luftblase pro Minute zu die Leckrate Maßeinheit mbarl/s.
Mit dem Simulation Programm können wir prüfen, welche Zykluszeit wir
mit den unterschiedlichen Anzahlen von Vakuumpumpen, den
unterschiedlichen Größen der Vakuumpumpen und den unterschiedlichen
Arten der Pumpen erhalten. Wir errechnen auch mit unterschiedlichem
Druck des Heliums und mit Mischungen der Gase mit einem bestimmten
Inhalt des Heliums. Das Ziel ist, die gewünschte Produktion
Kapazität an den niedrigsten Kosten zu erhalten. Dieses schließt die
Kosten des Heliums ein.
Die meisten Anlagen prüfen zwischen 10-7 und 10-1 mbarl/s aber wir
können Anlagen die unten 1 x10-10 mbarl/s prüfen produzieren. Wir
verwenden normalerweise Helium als Testgas aber viele
Helium-Lecksucher kann auch auf Masse 2 oder 3 messen. Wir können
Systeme mit anderen Indikatorgasen mit einem SRS quadrupole
Massenspektrometer auch produzieren.
Unsere MS (menschliche Maschine Schnittstelle) PC-Programme.
Unsere Maschinen sind PLC-gesteuert. Sie können mit unseren eigenen
entwickelten MS (menschliche Maschine Schnittstelle) PC-Programmen
auch geliefert werden, die unter windows® laufen.
Das MS-Programm wird besonders für jedes System gebildet, um den
Betrieb vom System so einfach zu bilden, wie möglich. Es gibt
unterschiedliche Niveaus mit unterschiedlichen Kennwörtern,
normalerweise Verwalter und Operator.
Sie sehen welche Ventile geöffnet sind und welche geschlossen sind,
welche Pumpen laufen und Vakuumniveaus. Störung Anzeigen werden
völlig gemeldet. In unseren Programmen wird alle wichtige Parameter
gespeichert. Der Operator fängt oft an Auftragsnummer,
Bearbeitungsnummer und Seriennummer (oder ein Strichkodeleser wird
verwendet) einzuschreiben und diese Daten werden zusammen mit dem
Testergebnis gespeichert.
Unsere Maschinen sind PLC-gesteuert. Sie können mit unseren eigenen
entwickelten MS (menschliche Maschine Schnittstelle) PC-Programmen
auch geliefert werden, die unter windows® laufen.
Das MS-Programm wird besonders für jedes System gebildet, um den
Betrieb vom System so einfach zu bilden, wie möglich. Es gibt
unterschiedliche Niveaus mit unterschiedlichen Kennwörtern,
normalerweise Verwalter und Operator.
Sie sehen welche Ventile geöffnet sind und welche geschlossen sind,
welche Pumpen laufen und Vakuumniveaus. Störung Anzeigen werden
völlig gemeldet. In unseren Programmen wird alle wichtige Parameter
gespeichert. Der Operator fängt oft an Auftragsnummer,
Bearbeitungsnummer und Seriennummer (oder ein Strichkodeleser wird
verwendet) einzuschreiben und diese Daten werden zusammen mit dem
Testergebnis gespeichert.
Automatische Helium Dichtheitsprüfung. Kleine Anlagen:
Lecktest-Anlage für Feuerlöscher mit Lecksucher ASM142
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit automatischer Kalibrierung.
- Genaue anzeige der Leckage mit Schnüffelsonde.
- Einstellbar Druck in Prüfling.
- PC mit menschliche Maschine Schnittstelle Programme. 19" TFT.
- PLC Steuerung.
- Breite: 2100 Millimeter, Tiefe. 1700 Millimeter.
Mobile Helium Dichtheitsprüfung mit ASM 142
- Mit Vakuumkammer, inner diameter 400 mm und zylindrische Länge 850 mm, Drehschieberpumpe Alcatel 2063SD, Sichtglas mit Licht.
Heliumlecktest für Treibstoffbehälter mit Alcatel ASM110.
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit genaue Lokalisierung der Leckage-Position.
- Einstellbar Druck in Prüfling.
- PLC Steuerung.
Automatische Helium Lecktest kleine Teile
- Die Teile können in einer Heliumatmosphäre versiegelt worden sein oder können in einem Höhe Helium-Druck-Kammer während einiger Zeit gewesen sein. Die Teile werden in das Vakuumkammer eingesetzt und die Kappe ist geschlossen. Der Test beginnt automatisch. Eine grüne Lampe zeigt, wenn das Produkt angenommen wird . Eine rote Lampe zeigt, wenn das Teil nicht angenommen wird. Das Gerät findet sehr kleine Leckage in einer sehr kurzen Zykluszeit. Unter dem Tisch sind eine oder mehrer Extravakuumpumpen angebracht.
- Breite: 700 Millimeter, Tiefe. 920 Millimeter. Hoch: 1270-1770. Millimeter. Arbeits-Niveau 760-1260 Millimeter.
Helium-Dichtheitsprüfsysteme für Leiter mit Lecksucher ASM120
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit automatischer Kalibrierung.
- Genaue Anzeige der Leckage mit Schnüffelsonde.
- Einstellbar Druck in Prüfling.
- PLC Steuerung.
Anlage Helium Dichtheitsprüfung für Schalter mit Alcatel Helium Lecksucher ASM 120
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit automatischer Kalibrierung.
- Genaue Anzeige der Leckage mit Schnüffelsonde.
- Einstellbar Druck in Prüfling.
- PLC Steuerung.
Anlage Lecktest für Wärmepumpen mit Lecksucher Alcatel ASM142
- Für Wärmepumpen müssen Sie wirklich kleine Lecke finden. Druckprüfung und Lecksuchspray findet nicht so kleine Leckage.
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit automatischer Kalibrierung.
- Genaue Anzeige der Leckage mit Schnüffelsonde.
- Einstellbar Druck in Prüfling.
- PLC Steuerung.
Automatische Helium Dichtheitsprüfung. Grosse Anlagen:
Helium Lecktest Anlage für Aluminium Gussteilen für SF6-Gas Schalter
- Mit Wälzkolbenpumpen und Drehschieberpumpen für das schnelle Ereichung von Vakuum in Vakuumkammer und Prüfling.
- Einstellbar Druck in Prüfling.
- Mit automatischer Kalibrierung.
- Mit Schnüffelsonde für Leckstelle Position.
- PC mit menschliche Maschine Schnittstelle Programme. 19" TFT.
- PLC Steuerung.
- Mit Heliumrückgewinnung.
- Breite: 2500 Millimeter, Tiefe: 1700 Millimeter. Höhe:
- Vakuum-Kammer. Inner-Messungen: Breite: ......... mm, Tiefe. ....... mm.
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Automatische Anlage Helium Dichtheitsprüfung
- Mit Wälzkolbenpumpen und Drehschieberpumpen für das schnelle Ereichung von Vakuum in Vakuumkammer und Prüfling.
- Einstellbar Druck in Prüfling.
- Mit automatischer Kalibrierung.
- Mit Schnüffelsonde für Leckstelle Position.
- PC mit menschliche Maschine Schnittstelle Programme. 19" TFT.
- PLC Steuerung.
- Mit Heliumrückgewinnung.
- Breite: 2500 Millimeter, Tiefe. 1700 Millimeter.
- Vakuum-Kammer. Inner-Messungen: Breite: ......... mm, Tiefe. ....... mm. Höhe: ....... mm
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Automatische Anlage Helium Dichtheitsprüfung für Schalter mit Alcatel Helium Lecksucher ASM 142
- Mit Wälzkolbenpumpen und Drehschieberpumpen für das schnelle Ereichung von Vakuum in Vakuumkammer und Prüfling.
- Mit automatischer Kalibrierung.
- Mit Schnüffelsonde für Leckstelle Position.
- Einstellbar Druck in Prüfling.
- PC mit menschliche Maschine Schnittstelle Programme. 19" TFT.
- Breite: ......... mm, Tiefe. ....... mm.
- Vakuum-Kammer. Inner-Messungen: Diameter: ......... mm, Tiefe. ....... mm.
- PLC Steuerung.
Helium Lecktest Anlage
- Mit Messung der Leckrate des Prüflings.
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit automatischer Kalibrierung.
- Mit genaue Lokalisierung der Leckage-Position.
- Einstellbar Druck in Prüfling.
- PLC Steuerung.
- Breite: ......... mm, Tiefe. ....... mm.
- Vakuum-Kammer. Inner-Messungen: Breite: ......... mm, Tiefe. ....... mm. Höhe: ....... mm .
Helium Dichtheitsprüfungmaschine mit Alcatel ASM142 Helium Lecksuchgerät
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit automatischer Kalibrierung.
- Genaue Anzeige der Leckage mit Schnüffelsonde
- Einstellbar Druck in Prüfling.
- PC mit menschliche Maschine Schnittstelle Programme. 19" TFT.
- PLC Steuerung.
- Breite: ....... mm, Tiefe. ........ mm.
- Vakuum-Kammer. Inner-Messungen: Diameter: ......... mm, Tiefe. ....... mm.
Automatische Anlage Helium Dichtheitsprüfung für Schalter mit Alcatel Helium Lecksucher ASM 142
- Mit Wälzkolbenpumpen und Drehschieberpumpen für das schnelle Ereichung von Vakuum in Vakuumkammer und Prüfling.
- Mit automatischer Kalibrierung.
- Mit Schnüffelsonde für Leckstelle Position.
- Einstellbar Druck in Prüfling. Mit automatischer Kalibrierung.
- PC mit menschliche Maschine Schnittstelle Programme. 19" TFT.
- PLC Steuerung.
Dichtheitsprüfanlage für SF6-Gas Schalter mit Lecksucher ASM142
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit automatischer Kalibrierung.
- Genaue Anzeige der Leckage mit Schnüffelsonde
- Einstellbar Druck in Prüfling.
- PC mit menschliche Maschine Schnittstelle Programme. 19" TFT.
- PLC Steuerung.
- Breite: 2100 Millimeter, Tiefe. 1700 Millimeter.
Lecktest für SF6-Gas Schalter mit Leckdetektor Alcatel ASM120
- Mit große Vakuumpumpen für das schnelle Ereichung von Vakuum in Vakuumkammer und Prüfling.
- Mit Schnüffelsonde für Leckstelle Position.
- Einstellbar Druck in Prüfling.
- PLC Steuerung.
Anlage Helium Dichtheitsprüfung für Schalter mit Alcatel Helium Lecksucher ASM 142.
- Mit große Vakuumpumpen für das schnelle Ereichung von Vakuum in Vakuumkammer und Prüfling.
- Mit automatischer Kalibrierung.
- Mit Schnüffelsonde für Leckstelle Position.
- Einstellbar Druck in Prüfling.
- PLC Steuerung.
Anlage Helium Dichtheitsprüfung für Schalter mit Alcatel Helium Lecksucher ASM 142
- Mit große Vakuumpumpen für Kurze Zykluszeit.
- Mit automatischer Kalibrierung.
- Anzeige der Leckage mit Schnüffelsonde
- Einstellbar Druck in Prüfling.
- PC mit menschliche Maschine Schnittstelle Programme. 19" TFT.
- PLC Steuerung.
Andere Anlagen. Anlagen mit Helium-Lecksuchgeräte, Vakuumpumpen und Steuerung:
Mobile Vakuumpumpstand mit Lecksucher ASM 142
- Mit Mils pumpen Drehschieberpumpe und Pedro Gil Wälzkolbenpumpen und Drehschieberpumpe Alcatel für schnelle Pumpe unten.
- Mit HPS Digital Pirani-Instrument 945, zum der Pumpe unten zu steuern.
- Mit ASM142 als Lecksucher.
Helium leak detector with high pumping capacity, PDF-file 0.2 Mb
Helium Lecksuche SF6-gas Produkte mit Adixen ASM120.
- Mit Wälzkolbenpumpen, Drehschieberpumpe Evisa und Drehschieberpumpe Adixen Pascal 2063SD.
- Mit HPS Digital Pirani-Instrument 945.
- Mit Manuelle Leckrate Kalibrierung mit Testleck.
- PLC Steuerung.
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Halbautomatische Anlage für Helium Dichtheitsprüfung für Bauteile von Klimaanlagen:
- Mit Drehschieberpumpe Adixen 2033SD.
- Genaue Anzeige der Leckage mit Schnüffelsonde.
- PLC Steuerung.
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Lecktest und Lecksuche Klimaleitungen mit Adixen ASM142
- Mit Vakuumpumpe Adixen Pascal 2021SD.
- Mit HPS Digital Pirani-Instrument 945.
- Mit automatischer Leckrate Kalibrierung mit Prüfleck.
- PLC Steuerung.
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Lecksuche Klimaleitungen mit Adixen ASM142
- Mit Vakuumpumpe Adixen Pascal 2021SD.
- Mit automatischer Leckrate Kalibrierung mit Prüfleck.
- Mit Metallschlauch, Ventile, Partikelfilter, -balg und -bestandteile im rostfreien Stahl.
- Mit HPS Digital Pirani-Instrument 945.
- Mit PLC für automatischen oder manuellen Arbeitsmodus.
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Multi-Gas Lecktest Systeme
- Aus irgendeinem Grund konnte es zur Dichtheitsprüfung ein Objekt mit einem anderen Gas als eins auf Masse 2, 3 oder 4 ökonomisch sein, die mit dem Adixen Leckstelle Detektor verwendet werden können. Das Objekt konnte mit einem bestimmten Gas bereits gefüllt werden. In diesem Fall prüfen wir in eine automatische Anlage, aber wir benutzen ein SRS quadrupole Massenspektrometer als Detektor.
Lecktest für Treibstoffbehälter mit Alcatel Leck-Detektor ASM110 produziert in 1985.
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Heliumlecktest mit Alcatel ASM51 und Vakuumpumpe 2063, produziert in 1987 und auch jetzt verwendet.
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Heliumlecktest Treibstoffbehälter mit Lecktestgerät ASM51
Brauchen Sie eine Anlage? Kontakt oder Spezifikation Helium Lecktest Anlage
Lokalisierung der Leckage oder Dichtheitsprüfung. Bilder von Adixen "Leak Detection":
Lokale Lecksuche. Lokalisierung der Leckage. 1.
Lokale Lecksuche. Lokalisierung der Leckage. 2.
Integrale Lecksuche. Dichtheitsprüfung. 1.
Integrale Lecksuche. Dichtheitsprüfung. 2.
Integrale Lecksuche. Dichtheitsprüfung. 3.
Wir produzieren auch Anlagen für Lecksuche und Dichtheitsprüfung von:
- Aluminium Gussteile
- Bauteile Luftfederungssysteme
- Batterien
- Bremse Linien
- Dose Enden
- Fässern
- Gießharzbauteilen
- Hydrozylinder
- Kondensatore
- Kompressoren
- Kühler
- Komponenten Druck-Klima-Anlagen
- Filter Kraftstofflinien
- Kraftstofftanks
- Kraftstoffleitungen
- Klimaleitungen
- Leitungsschalter-gehäuse SF6 Guss Sandguss
- Getriebegehäuse
- Wärmeaustauscher
- Mikrochips
- Plastik Behälter
- Plastiktrommeln
- Stromwandler SF6 Guss Sandguss
- Verpackungen
- Verdampfer
- Warmwasserbereiter
- Wasserventile
- Vakuumventile
- Zylinder
- Ölkühler
- Treibstoffbehälter
- Komponenten für Kältemittel
