Vacuum valves. Click for bigger picture in new window.

Vakuumventiler

Behöver du en vakuumventil?

Vi har olika typer och en hel del på lager.











Speciella vakuumventiler
Venting valve on 16KF flange

Manuell vakuumventil för ventilering

I huvudsak rostfria delar.

vakuumventil-nålventil

Nålventil

För kontroll av gasflöde eller lutfning

Vakuumventil - Membranventil

Membranventil

Membranventil för luftning eller tryckreglering i vakuum.

Vacuum check valves

Luftinsläppsventil

Öppnar vid för lågt tryck

Kulventil

Kulventil

I huvudsak rostfri.

Variabel läckventilVariabel läckventil

300 Torr liter/s till 10-10 Torrr liter/s.

Vinkelventiler
Manuell vinkelventil med O-ring "bonnet seal". NW16KF-NW50KF.

Manuell vinkelventil med O-ring "Bonnet seal". NW16KF-NW50KF.

Vakuumventil.

Pneumatisk vinkelventil med O-ring "bonnet seal". NW16KF-NW50KF.

Pneumatisk vinkelventil med O-ring "Bonnet seal". NW16KF-NW50KF.

Bälgtätad vakuumventil.

Manuell vinkelventil med O-ring "bonnet seal". NW63IS0-NW80IS0.

Manuell vinkelventil med O-ring "Bonnet seal". NW63IS0-NW80IS0.

Bälgtätad vakuumventil.

Pneumatisk vinkelventil med O-ring "bonnet seal". NW63IS0-NW200IS0.

Pneumatisk vinkelventil med O-ring "Bonnet seal". NW63IS0-NW200IS0.

Bälgtätad vakuumventil.

Manuell vinkelventil med "bonnet seal" av metall  NW16CF-NW100CF

Manuell vinkelventil med "Bonnet seal" av metall  NW16CF-NW100CF

Bälgtätad vakuumventil.

Pneumatisk vinkelventil med "bonnet seal" av metall NW16CF-NW100CF

Pneumatisk vinkelventil med "Bonnet seal" av metall NW16CF-NW100CF

Bälgtätad vakuumventil.

Reservdelar för vinkelventiler. Reserv-bälg vakuumventil.

Reservdelar för vinkelventiler

O-ringar, utbytes-bälgar.

Gate vakuumventiler
Manual gate valves NW16KF-NW50KF

Manuella gate-ventiler NW16KF-NW50KF

Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus.

Pneumatiska gateventiler NW16KF-NW50KF

Pneumatiska gateventiler NW16KF-NW50KF

Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus.

Manuella gate-ventiler NW63IS0-NW300IS0

Manuella gate-ventiler NW63IS0-NW300IS0

 Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus.

Pneumatiska gateventiler NW63IS0-NW600IS0

Pneumatiska gateventiler NW63IS0-NW600IS0..

 Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus.

Manuella gate-ventiler 16CF-F 1.33-CF-F 14.00

Manuella gate-ventiler 16CF-F 1.33-CF-F 14.00

 Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus.

Pneumatiska gate-ventiler16CF-F 1.33-CF-F 16.50

Pneumatiska gate-ventiler16CF-F 1.33-CF-F 16.50

 Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus.

Speciella vakuumventiler

Manuell vakuumventil för ventilering med 16-KF-flänsManuell vakuumventil för ventilering för insvetsning
Manuell vakuumventil för ventilering
Nummer Fläns
A42170 10/14 fläns
A42171 NW16KF

I huvudsak i rostfritt. Luftningsventil för ventilering av mindre kammare eller långsam luftning av större.

vakuumventil-nålventil
Nålventil
Nummer Storlek
100240 NW16KF

Nålventil för  reglering av gasinsläpp, tryckreglering eller för ventilering av mindre kammare.

Vakuumventil - Membranventil
Membranventil
Nummer Storlek
A46100 NW16KF
A46101   NW25KF
A46102  NW40KF

Membranventil för luftning eller gasinsläpp eller tryckreglering i vakuum, konduktans-kontroll eller luftning. I aluminium.

Luftinsläppsventil
Luftinsläppsventil
Nummer Storlek
I27160 G 1/4"
I27161 G 3/8"
I27162 G 1/2"
I27163   G 1"

Öppnar om trycket blir för lågt.

Kulventil
Kulventil
Nummer Storlek
V42200 NW16KF
V42201 NW25KF
V42202 NW40KF
V42203 NW50KF

I huvudsak rostfri.

Variabel läckventil
Variabel läckventil
Nummer Storlek


Steglöst variabelt gasflöde från 300 Torr liter/s till 10-10 Torrr liter/s.

Variable leak vacuum valve pamphlet. PDF-file.

Vinkelventiler

Manuell vinkelventil med O-ring "bonnet seal". NW16KF-NW50KF.Manuell vinkelventil med O-ring "bonnet seal". NW16KF-NW50KF. Ritning.
Manuell vinkelventil med O-ring "Bonnet seal". NW16KF-NW50KF.
Nummer Storlek OD A B  C D
V42100 NW16KF 19.05 40 121.9 141.5 56.8
V42101 NW25KF 25.4 50 128.6 148.1 56.8
V42102 NW40KF 38.1 65 167.5 200 75.8
V42103 NW50KF 50.8 70 190.5 235.5 88.4

Bälgtätad vakuumventil med rostfri bälg och rostfritt hus.

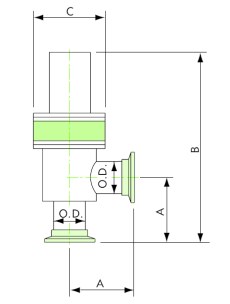

Pneumatisk vinkelventil med O-ring "bonnet seal". NW16KF-NW50KF.Pneumatisk vinkelventil med O-ring "bonnet seal". NW16KF-NW50KF. Ritning.
Pneumatisk vinkelventil med O-ring "Bonnet seal". NW16KF-NW50KF.
Nummer Storlek OD A B  C
V42110 NW16KF 19.05 40 121.9 142
V42111 NW25KF 25.4 50 128.6 149
V42112 NW40KF 38.1 65 167.5 203
V42113 NW50KF 50.8 70 190.5 246
  • Bälgtätad vakuumventil med rostfri bälg och rostfritt hus.
  • Viton®* O-ring i ventiltalriken.
  • Viton O-ring "Bonnet seal".
  • Bakbar till 150°C.
  • Läcktestad, <2 x 10-9 mbarl/s.
  • Antal cykler före service: ~ 500 000.
  • Tryckluft öppnar, fjäder stänger.
Manuell vinkelventil med O-ring "bonnet seal". NW63IS0-NW80IS0.Manuell vinkelventil med O-ring "bonnet seal". NW63IS0-NW80IS0. Ritning.
Manuell vinkelventil med O-ring "Bonnet seal". NW63IS0-NW80IS0.
Nummer Storlek OD A B  C D
V42104 NW63ISO 63.6 88 224 291.5 101.6
  NW80ISO 76.2 98 236 295.5 114.3

Bälgtätad vakuumventil med rostfri bälg och rostfritt hus.

Pneumatisk vinkelventil med O-ring "bonnet seal". NW63IS0-NW200IS0.Pneumatisk vinkelventil med O-ring "bonnet seal". NW63IS0-NW200IS0. Ritning.
Pneumatisk vinkelventil med O-ring "Bonnet seal". NW63IS0-NW200IS0.
Nummer Storlek OD A B  C
V42114 NW63ISO 63.5 88 277 99.5
  NW80ISO 76.2 98 294 114
V42115 NW100ISO 101.6 108 346.6 151.6
V42116 NW160ISO
V42117 NW200ISO

Bälgtätad vakuumventil med rostfri bälg och rostfritt hus.

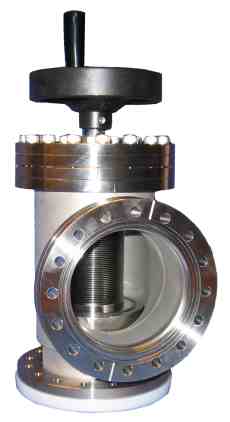

Manuell vinkelventil med "bonnet seal" av metall  NW16CF-NW100CFManuell vinkelventil med "bonnet seal" av metall  NW16CF-NW100CF. Ritning.
Manuell vinkelventil med "Bonnet seal" av metall  NW16CF-NW100CF
Nummer Storlek OD A B  C
V42120 NW16CF-R 19.05 38 120.7 57.15
V42121 NW35CF-R 38.1 63 170.8 76.2
V42122 NW63CF-R 63.5 105 241 113,6
  NW100CF-R       151.6

Bälgtätad vakuumventil med rostfri bälg och rostfritt hus.

Pneumatisk vinkelventil med "bonnet seal" av metall NW16CF-NW100CFPneumatisk vinkelventil med "bonnet seal" av metall NW16CF-NW100CF. Ritning.
Pneumatisk vinkelventil med "Bonnet seal" av metall  NW16CF-NW100CF
Nummer Storlek OD A B  C
  NW16CF-R 19.05 38 120.7 57.15
  NW35CF-R 38.1 63 170.8 76.2
  NW63CF-R 63.5 105 241 113,6
  NW100CF-R

Bälgtätad vakuumventil med rostfri bälg och rostfritt hus.

Reserv-bälg vakuumventil
Reservdelar för vinkelventiler
  • O-ring ventiltallrik. Beställ "o-ring ventiltallrik" för ventil nr "order -nummer ventil".
  • "Bonnet seal". Beställ  "Bonnet seal" för ventil nr "order -nummer ventil".
  • Bälg. Beställ "bälg" för ventil nr "order -nummer ventil".

Gate vakuumventiler

Manuella gate-ventiler NW16KF-NW50KF
Manuella gate-ventiler NW16KF-NW50KF
Number Size
  NW16KF
  NW40KF
  NW50KF
  • Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus
  • Mycket liten inner-yta
  • Hus och alla större inner-komponenter är lödda i  vakuumugn vid 1100 oC och 1x10-6 Torr
  • Hustätning: viton®*
  • Tätning ventilltallrik: viton®*

Standard cycle gate vakuumventiler, broschyr PDF

Standard cycle gate vakuumventiler, manual PDF

Pneumatiska gateventiler NW16KF-NW50KF
Pneumatiska gateventiler  NW16KF-NW50KF
Number Size
  NW16KF
  NW40KF
  NW50KF
  • Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus
  • Mycket liten inner-yta
  • Hus och alla större inner-komponenter är lödda i  vakuumugn vid 1100 oC och 1x10-6 Torr
  • Hustätning: viton®*
  • Tätning ventilltallrik: viton®*

Standard cycle gate vakuumventiler, broschyr PDF

Standard cycle gate vakuumventiler, manual PDF

Manuella gate-ventiler NW63IS0-NW300IS0
Manual gate valves NW63IS0-NW300IS0
Number Size
  NW63ISO
  NW100ISO
  NW160ISO
  NW200SO
  NW250ISO
  NW3000ISO
  • Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus
  • Mycket liten inner-yta
  • Hus och alla större inner-komponenter är lödda i  vakuumugn vid 1100 oC och 1x10-6 Torr
  • Hustätning: viton®*
  • Tätning ventilltallrik: viton®*

Standard cycle gate vakuumventiler, broschyr PDF

Standard cycle gate vakuumventiler, manual PDF

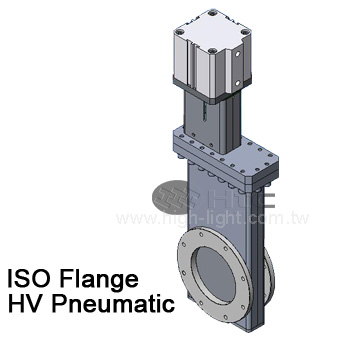

Pneumatiska gateventiler NW63IS0-NW600IS0
Pneumatiska gateventiler NW63IS0-NW600IS0.
Number Size
  NW63ISO
  NW100ISO
  NW160ISO
  NW200SO
  NW250ISO
  NW300ISO
  NW400ISO
  NW500ISO
  NW600ISO
  • Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus
  • Mycket liten inner-yta
  • Hus och alla större inner-komponenter är lödda i  vakuumugn vid 1100 oC och 1x10-6 Torr
  • Hustätning: viton®*
  • Tätning ventilltallrik: viton®*

Standard cycle gate vakuumventiler, broschyr PDF

Standard cycle gate vakuumventiler, manual PDF

Manuella gate-ventiler 16CF-F 1.33-CF-F 14.00
Manuella  gate-ventiler 16CF-F 1.33-CF-F 14.00
Number Size OD
  CF-F 1.33
  CF-F 2.73
  CF-F 3.37
  CF-F 4.47
  CF-F 6.00
  CF-F 8.00
  CF-F 10.00
  CF-F 14.00
  • Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus
  • Mycket liten inner-yta
  • Hus och alla större inner-komponenter är lödda i  vakuumugn vid 1100 oC och 1x10-6 Torr
  • Hustätning: OFHC koppar*
  • Tätning ventilltallrik: viton®*

Standard cycle gate vakuumventiler, broschyr PDF

Standard cycle gate vakuumventiler, manual PDF

Pneumatiska gate-ventiler16CF-F 1.33-CF-F 16.50
Pneumatic gate valves 16CF-F 1.33-CF-F 16.50
Number Size OD
  CF-F 1.33
  CF-F 2.73
  CF-F 3.37
  CF-F 4.47
  CF-F 6.00
  CF-F 8.00
  CF-F 10.00
  CF-F 14.00
  CF-F 16.50
  • Rostfri bälg (bälgtätad manöveraxel) och rostfritt hus
  • Mycket liten inner-yta
  • Hus och alla större inner-komponenter är lödda i  vakuumugn vid 1100 oC och 1x10-6 Torr
  • Hustätning: OFHC koppar*
  • Tätning ventilltallrik: viton®*

Standard cycle gate vakuumventiler, broschyr PDF

Standard cycle gate vakuumventiler, manual PDF

*Viton® är ett registrerat varumärke som tillhör DuPont Performance Elastomers.
